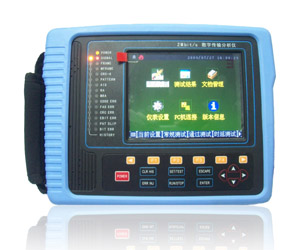

数据传输分析仪 TLD901R

【产品介绍】  TLD901R 2M传输性能分析仪主要用于测量通信线路数据通信的误码率和分析线路故障及原因。可方便地完成对2M系统,N×64k信道传输参数测量及日常维护测试。TLD901R 2M数字传输性能分析仪可对2Mbit/s接口数字通

【产品介绍】

  TLD901R 2M传输性能分析仪主要用于测量通信线路数据通信的误码率和分析线路故障及原因。可方便地完成对2M系统,N×64k信道传输参数测量及日常维护测试。TLD901R 2M数字传输性能分析仪可对2Mbit/s接口数字通道、V.24同步、V.35、RS449、X.21接口数字通道进行测试,具有两个2Mbit/s接口,可同时对两条通道进行测试。



【主要特点】

u       2M在线、离线测试;直通测试;N×64k测试;

u       ITU G.821、M2100、G.826误码性能分析

u       告警、误码直方图分析

u       帧、时隙、信令分析

u       音频测试;语音监听

u       自动保护倒换时间测试(2M、数据)

u       V.35,V.24/RS232/V.28,V.11,RS449,X.21,RS485,EIA530,EIA530A测试

u       图案滑动测试;环路延时测试(2M,数据)

u       全中文菜单,大屏幕显示,操作简便;

u       可进行多任务工作(可以边测试边翻阅以前的记录);

u       最高达9个测试设置存储,20个测试结果存储,并可进行掉电记忆;

u       可与PC机通信,实现在微机上存储,打印测试数据,也可直接连接到微型打印机;

u       可定时开启、关闭进行测试;

u       具有告警、误码直方图分析;

u       软件上网升级。



【主要功能】

u       中断业务误码测试

u       在线误码测试

u       成帧和非成帧信号发生和接收

u       2Mbit/s非成帧误码性能测试

u       2Mbit/s成帧、N×64kbit/s通道误码性能测试

u       比特误码、编码误码、帧误码、CRC误码、E比特误码性能测试

u       信号丢失、AIS告警、帧远端告警、复帧远端告警、帧失步、图案失步告警测试

u       频偏测试

u       线路信号电平、频率测试

u       话路通道信号电平、频率测试

u       图案滑动测试

u       直通方式

u       音频测试

u       环路延时测试

u       自动保护倒换时间测试(APS)

u       语音监听

u       信令状态显示、话路通道内容显示、话路通道忙闲显示

u       告警、误码直方图分析

u       时隙内容分析

u       帧内容分析

u       G.821、G.826、M.2100误码性能分析

u       多种误码和告警插入

u       三种输入方式(终接、桥接、监测)

u       三种时钟选择(内部、提取、外部)

u       RS-232接口打印结果

u       同向64K测试

u       数据V.24/RS232、V.35、V.11、X.21、RS-449测试



【技术指标】

u       2M技术指标

(1) 信号输入速率: 2048kbit/s ± 150ppm(G.703要求±50PPM)

(2) 信号编码: HDB3、AMI

(3) 输入抖动容限: 10UI 20Hz~2.4KHz; 0.5UI 18~100Hz

(4) 输入均衡特性:衰减符合频率的平方根规律,在1024kHz 处衰减在0~6dB范围内。

(5) 输入阻抗:

(5.1) 非平衡终接:75Ω

平衡终接: 120W 50Hz~3100kHz反射损耗大于18Db

(5.2) 非平衡桥接:大于750Ω

平衡桥接:大于1200Ω

(5.3) 非平衡监测:75Ω 26dB增益

平衡监测: 120Ω 26dB增益

50Hz~3100kHz反射损耗大于18dB
(6) 信号结构:

(6.1)非帧结构

(6.2)帧结构:PCM30、PCM31、PCM30CRC、PCM31CRC

帧结构符合G.704要求

(7) 测试图案:2E6-1、2E9-1、2E11-1、2E15-1、2E20-1、2E23-1、人工码

(8) 输出接口阻抗:

(8.1)非平衡 75Ω 符合G.703

(8.2)平衡 120Ω 符合G.703

(9) 外时钟输入:

(9.1)信号形式: HDB3、NRZ

(9.2)平衡终接阻抗: 120Ω

非平衡终接阻抗:75Ω

平衡桥接阻抗:大于1200Ω

非平衡桥接阻抗:大于750Ω

(10) 误码插入:无,单个,比例插入10-1~10-7



u       数据接口指标

(1) 数据接口类型:2Mbit/s、V.24、V.35、V.11、X.21、RS-449、RS485、ERA530、ERA530A

(2)发生器

(2.1)同步模式

时钟源:内部时钟,接收时钟

时钟数据的相位关系:同向,反向。

速率:0.3,0.6,1.2,2.4,4.8,9.6,19.2,38.4,115.2,48,56(kbps),

N×64kbps(N=1~32),4Mbit/s

误 差:±15ppm (ppm为百万分之一)

(2.3).误码插入:无,单个,比例插入10-1~10-7

(3)接收器

(3.1) 同步模式

时钟源:内部时钟,接收时钟

接收时钟与接收数据的相位关系:同向,反向。

时钟速率:最大2048kbps.

(4) 测试图案:2E6-1、2E9-1、2E11-1、2E15-1、2E20-1、2E23-1、人工码



【其它参数】

u       供电:

(1)本仪表传用电源适配器

INPUT:AC220V 50Hz

OUTPUT:DC 9V 2A

(2)仪表内部充电电池

4000mAh 7.2V 镍氢可充电电池

工作时间:5小时

充电:关机时充电8小时;开机时充电12小时

u       打印机:μP40-TS(CH)标准电平串口汉字微型打印机

u       尺寸和重量:

长×宽×高:180×150×42mm

重 量: 0.90kg

u       环境参数:

操作温度: 0~40℃

储藏温度: -30~+70℃

湿 度: 5%~90%非凝结
