产品详情
二合一覆盖微缆和光纤单元的气吹设备

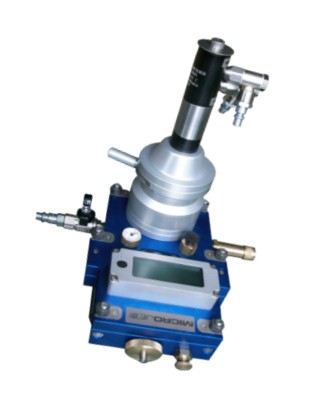

产品描述: Microjet® PRM-196是一款多功能的气吹机,它汇集了Microjet® PR-140微缆气吹机和Microjet® EM-25光纤束气吹机的气吹特性,形成了二合一的新型气吹机,可以气吹直径从1-3.5mm的光纤单元和直径从3.5-8mm的微缆,可以覆盖光纤芯数从1芯到96芯。 Microjet® PRM-196具有一个气动马达和一个可以拆卸以及扭力可以调节的磁性离合器,通过一个耦合装置,该离合器不需要任何工具就可以快速装卸。从气吹微缆转换到气吹光纤单元,取决于这个磁性离合器。

【产品优势】

1 过去气吹光纤单元和微缆需要2台气吹设备,1台光纤束气吹机EM-25用于1-   12  芯的光纤单元,1台微缆气吹机PR-140用于24-96芯的微缆。今天这台二合一气吹机MICROJET ® PRM-196可以覆盖光纤芯数从1-96芯,线缆直径从1-8mm.

2  二合一机型可以给操作者带来许多方便,一台机器从操作,库存和维修要比2台设备容易得多。

3  二合一机型可以减少施工的投资,事实上,客户购买一台新型的PRM-196要比购买传统的2台一气吹机节约1/3的费用,可以节约客户的初期投资。

4 PR-196的体积和重量近似于一台PR-140或EM-25的体积和重量,可以灵活的用于任何施工地点。

5 PR-196采用气动马达和U型齿驱动轮,可以适用于任何恶劣的气候环境。

【技术参数】:

型号

Model

推力

Pushing force (N)

最高速度

Max. speed (m/min)

微缆直径

Diameter of cable (mm)

微管直径

Outer diameter of duct

(mm)

最大压力

Max. pressure (bar)

尺寸

Dimension

L×W×H (mm)

重量

Weight

(kg)

PR-196

直接驱动

Direct drive

150

120

3.5-8

7-14

16

280×250×255

6

PRM-196

磁性离合器

Magnetic clutch

25

50

˂3.5

3-8

16

280×250×335

6.7

MICROJET ® PRM-196气吹光纤单元的组合

气吹光纤单元,PRM-196需要安装一个磁性离合器,使马达的输出推力可以在1-25N之间变化。当磁性离合器被安装到气动马达之后,顺时针旋转磁性离合器的手柄可以增加推力,逆时针旋转手柄则减少推力。当气吹光纤束 (1-3.5mm)的时候,磁性离合器必须和1个塑料驱动齿轮一起使用,如果气吹光纤单元(1-1.5mm),必须在该塑料驱动齿轮上配备一个橡胶轮套。

MICROJET ® PRM-196气吹微缆组合

气吹微缆,PRM-196不需要安装磁性离合器,驱动轮采用钢制驱动齿轮和U型钢制轮套,当气吹3.5mm以上的微缆时,压缆轮必须是铝合金的。马达的输出推力最大可达150N。特殊设计的U型防滑齿轮套具有较强的防滑能力,该机可以在雨雪天里工作,不必担心微缆会在驱动轮上打滑。





MICROJET ® PRM-196二合一机型的介绍

Microjet® PRM-196是一款多功能的气吹机,它汇集了Microjet® PR-140微缆气吹机和Microjet® EM-25光纤束气吹机的气吹特性,形成了二合一的新型气吹机,可以气吹直径从1-3.5mm的光纤单元和直径从3.5-8mm的微缆,可以覆盖光纤芯数从1芯到96芯。微缆气吹机Microjet® PRM-196具有一个气动马达和一个可以拆卸以及扭力可以调节的磁性离合器,通过一个耦合装置,该离合器不需要任何工具就可以快速装卸。从气吹微缆转换到气吹光纤单元,取决于这个磁性离合器。









MICROJET ® PRM-196二合一机型的配件介绍

气动马达

可以给驱动轮提供最大150N的推力



磁性离合器

磁性离合器的扭力可以调节,能有效的控制设备的最大推力,防止过大的推力造成光纤束的损坏



气压表和消除磁性的按钮

气压表可以读取管道内的工作压力;磁性消除按钮用于消除磁性离合器的记忆;可视窗可以观察微缆或光纤束的气吹情况。

气动马达控制总成

气动马达控制总成主要控制气动马达的速度和推力,并且提供马达工作的润滑油

安全阀

安全阀可以防止设备在过高的压力下工作,当高压空气超过安全阀的设定压力时,安全阀自动打开,释放设备内的过高压力

高压气管

将空气压缩机产生的高压气流输送到PRM-196



压力调节旋钮和放气阀

其功能是用于调节微缆或光纤束在驱动轮上的径向压力;放气阀用于快速释放设备内的高压空气

速度/长度显示器

大屏幕的计数器可以同时显示正在气吹的光缆速度和长度以及光缆的累积气吹距离

快速机械耦合器

其功能是快速连接马达或磁性离合器

气管接口

其功能是可以快速连接气管并且控制进入设备的气流量
